大型寫字樓人員密集且用水需求集中，飲用水供水設備的系統架構設計直接影響供水效率與水質安全。科學的架構需通過三級聯動實現全樓層穩定供水，而中央凈化系統作為核心環節，更是保障水質的關鍵。本篇文章我將為您解析系統架構核心組成與中央凈化系統的設計要點。
一、系統架構核心組成
大型寫字樓飲用水供水系統需圍繞 “源頭凈化 — 中途輸送 — 終端供給” 邏輯，構建三級協同體系，確保高效、安全供水。
一級架構：中央凈化系統，作為全樓水質保障的核心，承擔原水集中處理任務。通過多級過濾與凈化技術，去除水中雜質、微生物、重金屬等污染物，輸出符合直飲標準的純水。其處理能力需匹配寫字樓總用水需求，為后續輸送和終端供給奠定水質基礎。
二級架構：分區輸送管網，負責將中央凈化后的純水高效分配至各樓層。通過合理的管道選型、分區布局和壓力控制，確保水流穩定，同時避免二次污染。管網設計需兼顧高低樓層的壓力平衡，保證各終端取水壓力均勻，減少能耗損失。
三級架構：末端智能終端，作為用戶直接接觸的環節，提供多樣化取水服務，如多溫出水、定量取水等。同時集成智能監測功能，實時顯示水質狀態與設備運行數據，便于管理方精準維護，提升用戶飲水體驗。
三級架構協同運行，可以滿足 500 人以上大型寫字樓的日常飲水需求，既降低設備重復投入，又通過集中管理提升運維效率，是大型寫字樓供水系統的最優設計方案。
二、一級架構
根據原水水質和用水規模配置設備，核心包含預處理、主凈化、儲水增壓三大模塊。
預處理模塊：降低凈化負荷，核心作用是去除原水中的大顆粒雜質和膠體，保護后續精密過濾元件，延長其使用壽命。
石英砂過濾器：采用多層級石英砂填充，通過吸附和截留作用，去除泥沙、鐵銹等顆粒直徑≥10μm 的雜質，過濾精度達 5μm，有效降低水的渾濁度，為后續處理減輕負擔。
活性炭過濾器：選用吸附性能優異的椰殼活性炭，重點吸附水中余氯、有機物及異色異味。這一環節可避免余氯對 RO 膜的氧化損傷，同時改善出水口感，提升飲水體驗。
保安過濾器：作為預處理的最后環節，采用 5μm PP 棉濾芯，攔截前兩級未去除的細小雜質，確保進入RO系統的原水符合污染指數 SDI≤5 的要求。
預處理模塊需設計自動反沖洗功能，每天凌晨根據運行時間自動啟動沖洗，避免濾料堵塞影響過濾效率，減少人工維護成本。

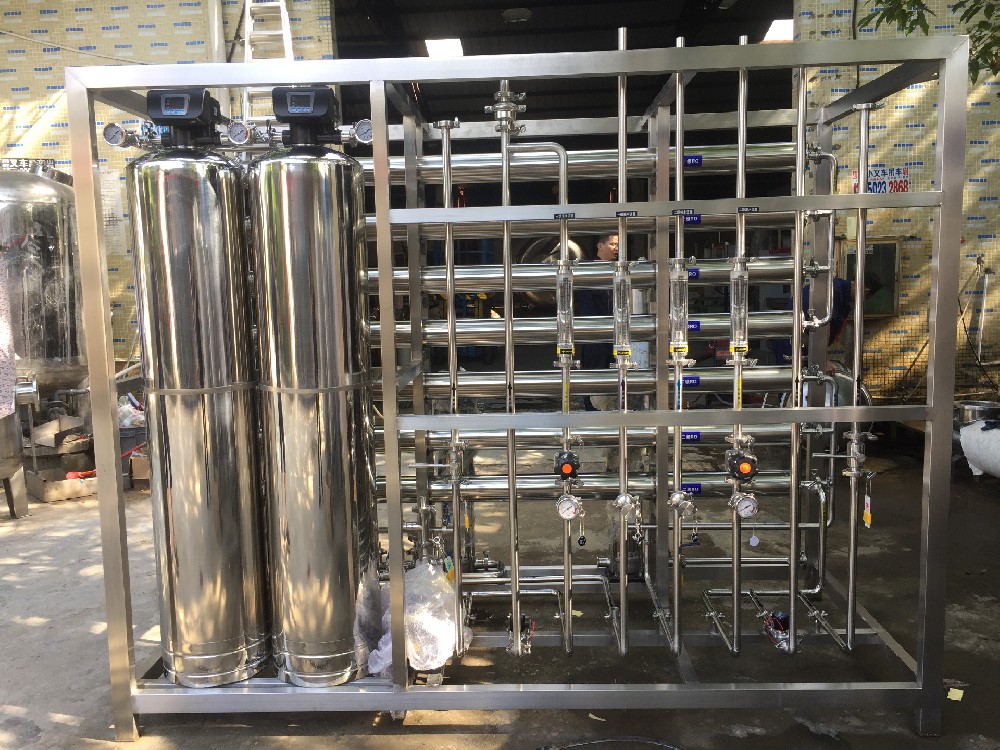

主凈化模塊：核心水質保障，直接決定出水品質，需采用高精度凈化技術，針對大型寫字樓，推薦 “雙級 RO 反滲透 + UV 殺菌” 組合。
一級 RO 反滲透：采用 8040 型號 RO 膜元件，單支產水量≥300L/h。根據總需求配置膜殼數量，如 500 人寫字樓需 4-6 支膜元件，一般可去除 99.5% 以上的可溶性鹽類、重金屬、細菌等污染物。
二級 RO 反滲透：對一級產水進行深度凈化，進一步降低水中的總?cè)芙夤腆w即 TDS，使出水 TDS≤50mg/L，完全滿足直飲標準，同時提升水的口感，避免異味殘留。
UV 紫外線殺菌器：在二級 RO 產水后安裝，殺滅管道輸送過程中可能滋生的細菌，殺菌率高，確保水質安全。
主凈化模塊需配備在線 TDS 監測儀，實時顯示進出水水質。
儲水與增壓模塊：穩定供水的關鍵，凈化后的純水需通過儲水和增壓設備輸送至各樓層。
無菌儲水箱：采用 304 不銹鋼材質，容量為日均用水量的 1/3，如 500 人寫字樓配置 400L 水箱。
中央凈化系統的三大模塊相互配合，從原水預處理到純水輸出形成完整閉環，為大型寫字樓提供穩定、安全的直飲水源，是整個供水系統高效運行的核心保障。如有仍和水處理設備或耗材需求，歡迎聯系我們！
